Réplica Metalográfica
Técnica não destrutiva que reproduz a microestrutura de materiais metálicos, permitindo análise de integridade, detecção de trincas, degradação estrutural e identificação de material sem necessidade de corte ou dano à peça.
Aplicação voltada para caldeiras, tubulações, vasos de pressão e equipamentos industriais sujeitos a altas temperaturas e esforços mecânicos. A SIE Engenharia realiza o serviço conforme escopo técnico adequado.
Atendimento técnico para indústrias e instalações em São Paulo e região.
O que é a réplica metalográfica?

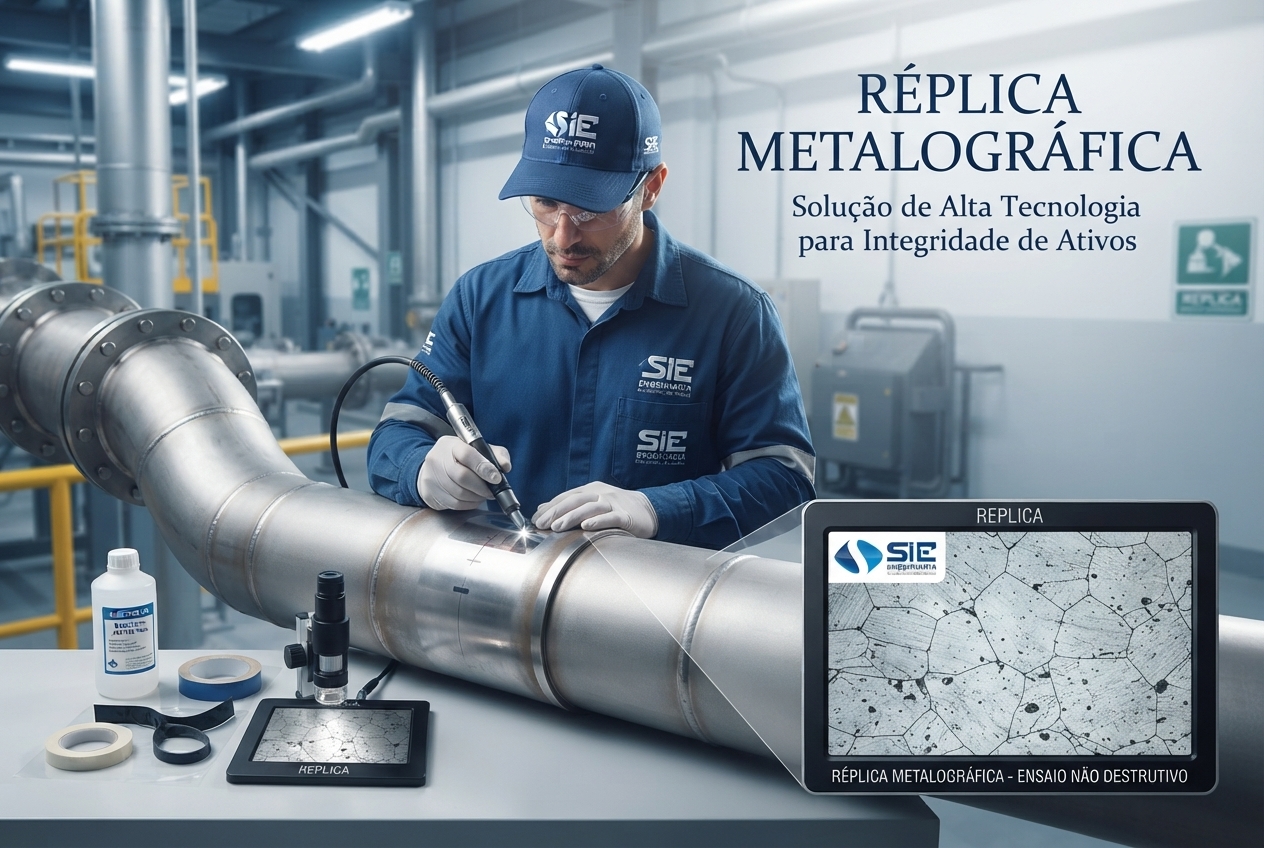

A réplica metalográfica é um ensaio não destrutivo usado para analisar a microestrutura cristalina de equipamentos e peças metálicas grandes sem precisar cortá-las ou danificá-las. A técnica consiste na reprodução fiel da microestrutura do material através de uma metodologia de campo.
O principal objetivo é verificar se o metal mantém as propriedades mecânicas e a estrutura de grãos originais de fabricação. A aplicação é comum na avaliação de envelhecimento, fadiga, corrosão ou crescimento de grãos em caldeiras, tubulações e vasos de pressão expostos a altas temperaturas.
A grande vantagem é permitir um diagnóstico de campo (metalografia in loco) em estruturas que não podem ser removidas ou destruídas, apoiando a tomada de decisão sobre manutenção e continuidade operacional.
Como é realizada a técnica
01 — Limpeza e Preparação
A superfície do metal é lixada e polida mecanicamente até ficar espelhada e livre de riscos.
02 — Ataque Químico
Um reagente químico, como o Nital, é aplicado para revelar os contornos dos grãos cristalinos.
03 — Decalque (Cópia)
Um filme plástico especial, geralmente acetato, é pressionado contra a superfície para capturar o relevo negativo da microestrutura.
04 — Análise Microscópica
O filme é levado ao laboratório e examinado em microscópio para identificar trincas, desgastes ou alterações estruturais.
Principais aplicações da réplica metalográfica
Análise de falha
Investigação de causas de falhas em componentes metálicos.
Detecção de fissuras
Identificação de trincas superficiais e subsuperficiais.
Degradação estrutural
Avaliação de envelhecimento, fadiga, corrosão e crescimento de grãos.
Identificação de material
Verificação da composição e microestrutura característica.
Caldeiras e vasos
Diagnóstico em equipamentos expostos a altas temperaturas.
Inspeção industrial
Apoio à manutenção e avaliação de integridade de ativos.
Principais itens requisitados para realização do serviço
Análise da documentação
Avaliação dos documentos técnicos existentes.
Inspeção inicial e periódica
Avaliação das condições do equipamento e histórico.
Projeto de instalação
Revisão do projeto original e alterações quando aplicável.
Registro de Segurança
Verificação da documentação regulamentar aplicável.
Reconstituição de prontuário
Organização e atualização documental quando necessário.
Emissão do laudo
Documentação técnica conforme escopo contratado.
Como a SIE Engenharia realiza o atendimento?
Como é reproduzida a microestrutura?
A reprodução da microestrutura é feita em pedaços de folha de acetato bem fina, que se dissolve em acetona, possibilitando a colagem do acetato à superfície e assim reproduzindo a microestrutura. O pedaço de acetato contendo a microestrutura replicada pode ser metalizado em ouro para melhor contraste na observação microscópica ótica ou eletrônica de varredura.
Conformidade e responsabilidade técnica
O descumprimento de requisitos legais e regulamentares de segurança pode sujeitar empresas às penalidades previstas na legislação aplicável. Penalidades administrativas relacionadas à segurança e saúde no trabalho dependem do enquadramento da infração, número de empregados, classificação aplicável e legislação vigente.
A ausência de um ensaio específico, como a réplica metalográfica, não gera automaticamente uma penalidade isolada. Cada situação deve ser analisada conforme os critérios legais e técnicos aplicáveis.
Precisa avaliar a microestrutura de um componente?
Informe à SIE Engenharia qual é o equipamento ou componente a ser analisado. A equipe poderá avaliar o escopo técnico adequado.
Perguntas frequentes sobre réplica metalográfica
É um ensaio não destrutivo que reproduz a microestrutura de materiais metálicos em campo, sem necessidade de corte ou dano à peça, para análise posterior em laboratório.
Serve para avaliar propriedades mecânicas, detectar trincas, degradação estrutural, envelhecimento, corrosão e identificar alterações na estrutura de grãos de materiais metálicos.
Sim, é um método não destrutivo. A peça não é cortada nem removida, apenas recebe preparação superficial e uma réplica em acetato.
Materiais metálicos, como aços e ligas ferrosas, especialmente em componentes de grande porte como caldeiras, tubulações e vasos de pressão.
Trincas, fissuras, corrosão, crescimento de grãos, degradação por fadiga e alterações na microestrutura que podem comprometer a integridade do componente.
Sim, a técnica é conhecida como metalografia in loco, ideal para equipamentos que não podem ser removidos ou destruídos.
Preparação da superfície com lixamento e polimento, ataque químico, aplicação do filme de acetato e análise microscópica em laboratório.
Sim, a SIE Engenharia atua com inspeção industrial e ensaios não destrutivos, incluindo réplica metalográfica conforme escopo técnico definido.
